運動地板的施工方案和安裝流程詳解！
2017/12/14 16:37:01 點擊：
為適應新時期的用工要求，滿足彈性地材安裝的需要，本文依據(jù)行業(yè)內(nèi)的資料進行整理，結(jié)合各家之言，并進行歸類，側(cè)重于實踐。對彈性地板的施工進行分材質(zhì)、分類別敘述，希望從業(yè)者能從中掌握有用的知識，期望彈性地板從業(yè)人員由工人到工匠轉(zhuǎn)變，探索行業(yè)的變化，從業(yè)人員對行業(yè)良性發(fā)展，是發(fā)自內(nèi)心的渴望，從靈魂、技術(shù)、思想、薪酬模式、去探索工匠精髓。
本文重點突出技能的培訓,從施工的角度對彈性地板的基本工序、基本技術(shù)進行梳理和歸納,體現(xiàn)規(guī)律性和系統(tǒng)性，因編者水平有限，疏漏和不妥之處在所難免，懇請專家和讀者批評指正。
（一） 運動地板名詞解釋

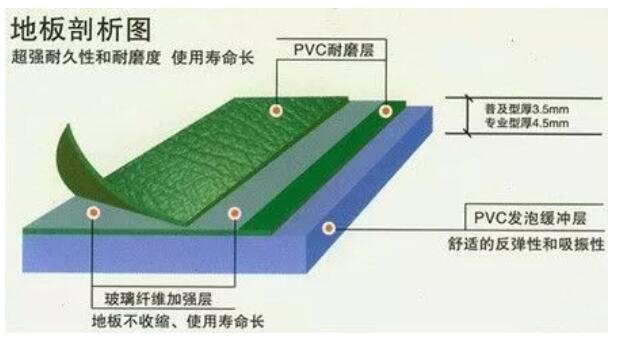

運動地板 同樣是屬于PVC地板， 運動地板就屬于“PVC發(fā)泡底卷材地板”。運動地板一般較厚，它是針對運動場所，如羽毛球館，乒乓球館，籃球館等，設計的地板，因此我們俗稱它為“運動地板”。
（二） 運動地板工前要求
1、 表面平整度要求： 根據(jù)《建筑地面工程施工質(zhì)量驗收要求GB-50209-2010 規(guī)定，用 2 米靠尺和塞尺檢驗。間隙應不大于 4mm。
2、 強度要求： 為確保鋪設后的地面有足夠的強度以承托其上各層結(jié)構(gòu)荷載。地坪應保持水平基準。根據(jù)彈性地板鋪設施工對地面強度的要求，高人流量須C25及以上，低人流量C20及以上。拉扒強度要求，高人流量大于1.2Mpa,低人流量大于0.8Mpa。
3、 干燥度要求：歐標含水率不超過2%，但是我國屬于亞熱帶氣候，尤其是在南方地區(qū)，空氣濕潤，一般達不到歐標要求。一般我們控制的含水率要求是小于3.5%。
4、 施工環(huán)境溫度以15℃～28℃為宜，低于10℃或高于35℃禁止施工，空氣相對濕度以35%～75%RH為宜，溫、濕度不符合要求應采取措施，否則應禁止施工。
5、 地面清潔度要求： 油污、蠟、漆、顏料等殘余物質(zhì)必須去除：地板鋪設前務必保證地面清潔干凈，以保證效果。
（三） 粘合劑介紹及使用
運動地板粘合劑有專用的卷材粘合劑，為水性，有填料類，主要成分為丙烯酸乳液。運動地板也可用雙組分聚胺脂類膠，這類膠水一般是用在防潮防水區(qū)域，操作上很有難度性。
（四） 運動地板的施工步驟
1、 地面基礎處理：
一般基礎為做完自流平的地而，。自流平基礎地面經(jīng)打磨機60—80目砂紙片打磨表面，使之平整干凈�；A也可以是木板木板固定牢固，表面不起皮，用木灰塵攪拌白乳膠摸平接縫，打磨平整。也可以是老舊的PVC地面，要求平整，堅固。
2、 施工前準備
安裝前卷材及膠水提前進場適應現(xiàn)場環(huán)境溫度;。
.安裝前做好設計，排版。并將運動地板預鋪在地上，舒緩地板本身的應力。
一般需要24小時。
（五） 運動地板鋪裝工藝
1、 滿膠平鋪法工藝
將預鋪的地板材料依照排版調(diào)整排好，兩塊材料重疊3公分。
用色粉墨斗彈出3公分的中線，沿中線用推刀推切地板，拿掉多余地板條，調(diào)整兩塊地板的拼縫為0.5毫米左右。
輕輕將地材卷起一半，露出基層。
在地材卷起處開始上膠，配以A2齒刮刀。刮膠完畢后進行晾膠，時間上大致為3到10分鐘，具體表現(xiàn)為：膠色漸變，以手接觸膠面，有黏性，膠體有轉(zhuǎn)移，則可以推鋪地板。
先以軟木板推出地板內(nèi)空氣，然以用50公斤的壓輪，從中間向兩側(cè)邊鋒滾壓
再拉開另一邊地板，進行同樣操作。
熱溶焊接，地板鋪裝完成6小時以上，以開槽機開一個寬度為3毫米的U形槽。用熱溶焊槍，以運動地板專用焊線進行焊接，然后分兩次鏟除多余焊線即可。
2、 雙面膠帶鋪裝法工藝簡介
（1）運動地板膠帶粘法，要選用的是有機硅雙面膠帶，但是目前國內(nèi)沒有，一般用的都是8—10公分的布基膠帶。這類膠帶有膠基為壓敏膠乳液，施工體驗不錯，但是終粘力差。有很大的質(zhì)量隱患。
（2）其實膠帶粘貼法施工跟以上工藝大致一樣，只是將滿刮膠換成了，接縫處和邊角處用雙面膠帶粘合。施工方法很容易接受。
（六） 運動地板鋪裝的注意事項
地板在運輸及倉儲時不能堆著碼放，否則容易造成地板變形。
選用正確的膠水，控制好膠體的晾膠時間，控制單次刮膠面積，把握開放時間，免得開放過長，膠體不轉(zhuǎn)移，降低甚至失去了膠體的粘結(jié)作用。
不要用溶劑性**膠，該**膠內(nèi)的溶劑會與PVC內(nèi)的增塑劑起反應，生成非膠液體，很快會讓地板脫落。
- 上一篇：鋪地板為什么要用好的防潮墊？防潮墊有多重要！ 2017/12/18
- 下一篇：運動木地板的維護 2013/10/29
